Jak czytać projekt architektoniczny – najważniejsze oznaczenia i symbole
Wielu inwestorów indywidualnych, przeglądając swój projekt domu, czuje się nieco zagubionych. Plany techniczne, choć kluczowe, często przypominają niezrozu...
Dlaczego większość inwestorów nie rozumie własnego projektu? Przewodnik po rysunkach technicznych
Wielu inwestorów indywidualnych, przeglądając swój projekt domu, czuje się nieco zagubionych. Plany techniczne, choć kluczowe, często przypominają niezrozumiały szyfr, co prowadzi do sytuacji, gdzie decyzje podejmowane są na podstawie intuicji, a nie rzeczywistej wiedzy. Wynika to z prostej przyczyny: architekci i konstruktorzy posługują się specjalistycznym językiem graficznym, stworzonym do precyzyjnej komunikacji z wykonawcami, a nie z laikami. Inwestor, skupiający się głównie na wizualizacjach elewacji i układzie pokoi, może nie zdawać sobie sprawy, że prawdziwa opowieść o domu kryje się w szczegółach na rzutach, przekrojach i detalach. To właśnie tam zapisane są informacje o rodzaju materiałów, grubościach ścian, sposobie docieplenia czy poprowadzenia instalacji, które bezpośrednio przekładają się na późniejszy komfort użytkowania i koszty eksploatacji.
Kluczem do przełamania tej bariery jest nauczenie się odczytywania intencji projektanta, a nie jedynie suchych symboli. Weźmy pod uwagę przykład ściany fundamentowej. Na rysunku widać jej grubość i zbrojenie, ale dla inwestora istotniejsze jest zrozumienie, dlaczego akurat taki beton został dobrany i jak ta decyzja wpływa na stateczność całej konstrukcji na gruncie, z którym mamy do czynienia. Podobnie jest z oznaczeniami stolarki okiennej – współczynnik przenikania ciepła „Uw” to nie abstrakcyjna liczba, a konkretna obietnica ciepła w mroźną noc i niższych rachunków za ogrzewanie. Każdy znaczek, każda linia przerywana czy ciągła niesie za sobą praktyczną konsekwencję budowlaną.
Dlatego traktowanie projektu wyłącznie jako formalności niezbędnej do uzyskania pozwolenia to poważny błąd. To żywy dokument, który powinien stać się podstawą dialogu z ekipą wykonawczą. Gdy inwestor rozumie choćby podstawowe założenia, zyskuje nie tylko poczucie kontroli, ale także realny wpływ na jakość realizacji. Może w porę zadawać pytania, np. dlaczego wykonawca proponuje zmianę rodzaju wiązania drewna konstrukcyjnego lub inny materiał na parapet zewnętrzny niż ten widniejący w projekcie. Taka świadomość to najlepsza inwestycja w procesie budowy, która pozwala uniknąć kosztownych niespodzianek i zapewnia, że wymarzony dom będzie nie tylko piękny, ale także solidnie i trwale zbudowany.
Rzuty, przekroje i elewacje – czym się różnią i jak je interpretować na budowie

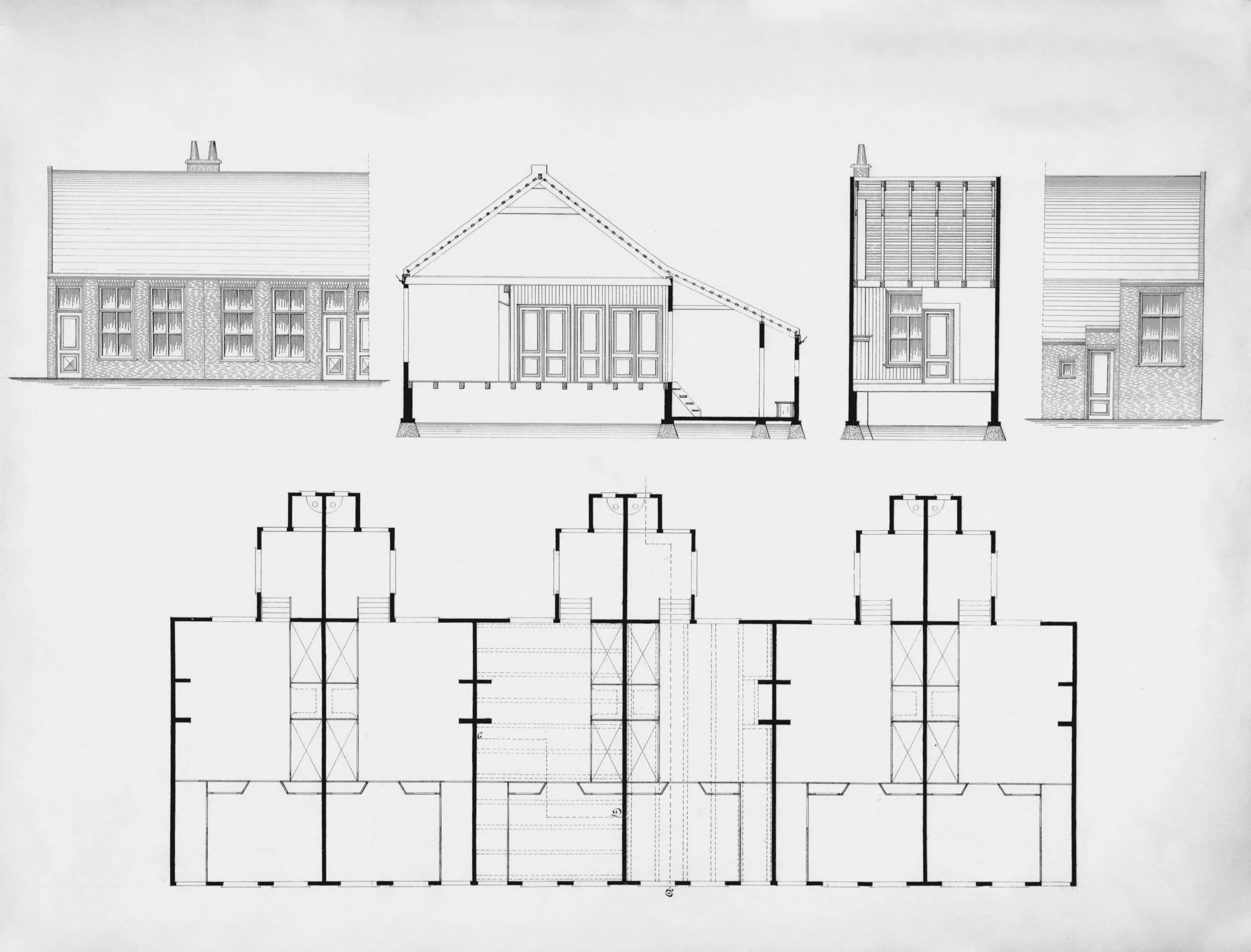

Planując budowę domu, kluczowe jest swobodne poruszanie się po dokumentacji projektowej, gdzie trzy rodzaje rysunków odgrywają najważniejszą role. Rzut to nic innego jak widok budynku z góry, ale poziomy przekrój wykonany na określonej wysokości, zwykle około metra nad podłogą każdej kondygnacji. Dzięki temu widać układ pomieszczeń, rozmieszczenie okien, drzwi oraz ścian. To na podstawie rzutu murarze wznoszą ściany, a instalatorzy planują przebieg przewodów. Przekrój z kolei to jakby przecięcie domu w pionie od dachu aż do fundamentów. Wyobraźmy sobie, że przecinamy budynek wielką piłą i odsuwamy jedną jego część, aby zajrzeć do środka. Ten rysunek ujawnia wszystko, co niewidoczne na rzucie: wysokość pomieszczeń, grubość stropów, konstrukcję dachu, a nawet nachylenie schodów. Jest on bezcenny dla cieśli czy dekarzy, którzy na jego podstawie wykonują swoją pracę.
Elewacje to zewnętrzne „portrety” domu, pokazujące jego wygląd z każdej z czterech stron świata. Prezentują one finalną estetykę: rozmieszczenie i kształt okien, rodzaj materiału elewacyjnego, kolorystykę oraz detale architektoniczne. Podczas gdy rzut i przekrój mają charakter techniczny i informacyjny, elewacja ma również walor wizualny i estetyczny, pozwalający wyobrazić sobie gotową bryłę. Na placu budowy interpretacja tych rysunków wymaga ich ciągłego konfrontowania. Na przykład, otwór okienny widoczny na rzucie musi zgadzać się z jego kształtem na elewacji oraz z głębokością parapetu i nadproża widocznych w przekroju. Częstym błędem jest patrzenie na każdy rysunek w izolacji, co może prowadzić do kosztownych pomyłek. Dlatego zawsze warto śledzić oznaczenia i odniesienia, którymi projektant powiązał ze sobą te trzy perspektywy, na przykład sprawdzając, czy linia przekroju na rzucie faktycznie pokazuje wszystkie założone detale na oddzielnym rysunku.
Linie, kreski i symbole graficzne – klucz do odczytywania każdego planu
Gdy po raz pierwszy bierze się do ręki projekt architektoniczny, może on przypominać tajemniczą, naszpikowaną kodami mapę. Kluczem do jej odczytania nie są jednak słowa, lecz uniwersalny język linii, kresek i symboli graficznych. To właśnie one niosą ze sobą całą opowieść o przyszłym domu, przekazując informacje o rozmiarach, materiałach i wzajemnych relacjach pomiędzy elementami. Zrozumienie tego alfabetu pozwala nie tylko zobaczyć, gdzie staną ściany, ale także przewidzieć, jak przestrzeń będzie się „czuła” w rzeczywistości. To umiejętność, która przekształca dwuwymiarowy rysunek w mentalny, trójwymiarowy model naszego przyszłego życia.
Jednym z najważniejszych rozróżnień jest rodzaj i grubość linii. Pełna, wyraźna i gruba kreska zazwyczaj oznacza obrys elementu widocznego, na przykład ścianę nośną. Linia przerywana to z kolei prawie zawsze coś, czego bezpośrednio nie widać – może to być oś symetrii, element schowany za płaszczyzną rysunku lub, co niezwykle istotne, górna krawędź otworu drzwiowego, pokazująca, jak wysoko będą sięgać drzwi. Cienkie linie ciągłe służą często do oznaczenia wymiarów czy pomocniczych elementów konstrukcyjnych. Warto zwrócić też uwagę na różne rodzaje cieniowania czy kreskowania, które graficznie oddają materiał: kratka może symbolizować cegłę, a szereg kropek – warstwę izolacji. Te wizualne wskazówki są nieocenione przy weryfikacji, czy projektowany dom będzie spełniał nasze oczekiwania co do rozwiązań materiałowych.
Symbole graficzne to drugi, równie bogaty słownik tego języka. Małe kwadraciki z krzyżykiem to nie abstrakcyjne ozdobniki, a konkretne oznaczenie gniazda elektrycznego, zaś okrąg z literą „W” to zwykle łącznik dzwonka. Na planie instalacji sanitarnej spotkamy całą gamę ikon przedstawiających rodzaje armatury, przyłączy kanalizacyjnych czy punktów poboru wody. Bardzo praktycznym insightem jest zapamiętanie, że symbol bywa często rysowany w przybliżonej skali i orientacji, co pomaga zlokalizować go w przestrzeni – na przykład włącznik światła jest zwykle oznaczany na ścianie, w miejscu, gdzie faktycznie ma się znaleźć. Opanowanie tego kodu pozwala na czynny udział w konsultacjach z wykonawcą, precyzyjne wskazanie ewentualnych zmian i uniknięcie kosztownych pomyłek na etapie budowy. To właśnie dzięki tej wiedzy z planu odczytamy nie tylko informację, że „tu ma być lampa”, ale także jakiego jest typu, na jakiej wysokości i jak jest sterowana.
Oznaczenia instalacji: jak odróżnić wodę od prądu i nie popełnić kosztownego błędu
Podczas budowy czy remontu chaos na placu budowy bywa ogromny, a w natłoku rur i kabali nietrudno o pomyłkę, której koszty mogą sięgać nawet kilkudziesięciu tysięcy złotych. Wbrew pozorom, odróżnienie instalacji wodnej od elektrycznej nie zawsze jest oczywiste dla laika, zwłaszcza gdy prace prowadzone są w surowym stanie. Kluczem do bezpieczeństwa jest zrozumienie podstawowego systemu oznaczeń instalacji, który opiera się przede wszystkim na kolorach. To właśnie barwa powłoki zewnętrznej rury lub kabla stanowi pierwszy i najważniejszy sygnał o jej przeznaczeniu. Warto zapamiętać, że w przypadku instalacji elektrycznych dominuje czerń, szarość lub pomarańcz, podczas gdy instalacje wodne prezentują całą paletę barw, z których każda niesie inną informację.
Przykładowo, niebieska rura zawsze i bezdyskusyjnie oznacza zimną wodę. To jeden z tych nielicznych standardów, który jest niemal uniwersalny. Z kolei rura w kolorze czerwonym lub z czerwonym paskiem na białym tle przeznaczona jest do ciepłej wody użytkowej i centralnego ogrzewania. Zielone oznaczenia często rezerwuje się dla wody deszczowej lub kanalizacji, choć tutaj warto zachować szczególną ostrożność, ponieważ ten kolor bywa również używany w sieciach telekomunikacyjnych. Prawdziwym wyzwaniem bywają instalacje gazowe, które najczęściej przybierają barwę żółtą. Pomyłka przy podłączaniu kuchenki gazowej może mieć bowiem najbardziej dramatyczne konsekwencje.
Oprócz koloru, istotnym wskaźnikiem jest także materiał i średnica. Rury wodociągowe są zazwyczaj z tworzywa sztucznego lub miedzi i mają większe średnice niż pojedyncze kable elektryczne. Jednak w przypadku wiązek kabli, które bywają grubsze, to kolor pozostaje najpewniejszym przewodnikiem. Przed rozpoczęciem jakichkolwiek prac, zwłaszcza wierceń w ścianach, warto zaopatrzyć się w profesjonalny detektor, który elektronicznie wykrywa ukryte instalacje. To niewielki wydatek w porównaniu z kosztami usuwania szkód po przewierconej pętli grzewczej lub uszkodzonym kablu zasilającym. Pamiętajmy, że nawet jeśli mamy do czynienia z niestandardowymi oznaczeniami, zasada jest prosta: w razie najmniejszych wątpliwości lepiej przerwać pracę i skonsultować się z wykwalifikowanym instalatorem.
Wymiary i skale rysunkowe – jak przeliczyć papier na rzeczywistość w terenie
Jednym z pierwszych wyzwań, z jakim mierzy się inwestor analizujący projekty, jest prawidłowe odczytanie wymiarów i skal. Rysunki architektoniczne to przecież miniaturowa reprezentacja przyszłego domu, a kluczem do jej zrozumienia jest skala. Najczęściej spotykana skala 1:100 oznacza, że jeden centymetr na papierze odpowiada stu centymetrom, czyli jednemu metrowi, w rzeczywistości. Gdy przyjrzysz się planom, wyobraź sobie, że każdy centymetr to metr przestrzeni na Twojej działce. To proste przeliczenie pozwala mentalnie „wejść” w projekt i ocenić, czy zaplanowana łazienka jest naprawdę tak przestronna, jak sądziłeś, albo czy garderoba pomieści wszystkie szafy.
Aby uniknąć kosztownych błędów, warto opanować sztukę szybkiego przeliczania w terenie. Gdy stoisz na pustej działce z planem w skali 1:100, zwykła miarka lub nawet aplikacja w telefonie staje się Twoim najważniejszym narzędziem. Jeśli na rysunku odległość między ścianami nośnymi wynosi 12 cm, w rzeczywistości będzie to 12 metrów. Pamiętaj, że plany zawierają także detale w większych skalach, np. 1:20 lub 1:10, które służą do precyzyjnego pokazania połączeń materiałów czy konstrukcji schodów. Wtedy jeden centymetr na papierze to zaledwie 20 lub 10 centymetrów w budynku, co pozwala dostrzec niuanse niewidoczne na ogólnym rzucie.
Umiejętność płynnego poruszania się między światem papieru a światem rzeczywistym daje poczucie kontroli nad inwestycją. Zamiast polegać wyłącznie na wyobraźni, zyskujesz namacalne poczucie skali. Przed wbiciem pierwszej łopaty warto przejść się po działce z taśmą mierniczą i „wymierzyć” na ziemi kontury przyszłych pomieszczeń, zaznaczając je np. za pomocą palików i sznurka. Ta prosta czynność często bywa oświecająca – to, co na papierze wyglądało na przytulny kąt, w polu może okazać się przestronnym salonem, i odwrotnie. Dzięki temu praktycznemu sprawdzeniu możesz jeszcze na etapie projektu wprowadzić korekty, które w przyszłości zaowocują domem idealnie dopasowanym do Twoich potrzeb.
Legenda projektu i tabele zestawień – najbardziej niedoceniana część dokumentacji
Większość inwestorów z zapartym tchem przegląda rysunki architektoniczne, skupiając się na elewacjach i układzie pomieszczeń, podczas gdy legenda projektu i tabele zestawień często lądują w teczce jako mało istotny załącznik. To błąd, który może drogo kosztować. Legenda to nie tylko zbiór skrótów, ale klucz do zrozumienia intencji projektanta i jakości materiałów, które mają zostać użyte. To właśnie w tej części dokumentacji, często pomijanej podczas pobieżnych konsultacji, kryje się esencja tego, jak dom będzie nie tylko wyglądał, ale także jak będzie funkcjonował i z czego tak naprawdę będzie zbudowany.
Przykładowo, symbol okna na rzucie może wydawać się oczywisty, ale dopiero odczytanie go z legendy ujawnia, że chodzi o model o określonym współczynniku przenikania ciepła, klasie odporności na włamanie i specyficznym rodzaju szyby. Podobnie jest z oznaczeniami instalacji – kreska oznaczająca rurę może dotyczyć zwykłej instalacji z PVC lub droższego systemu z rur miedzianych o określonej średnicy, co ma kolosalny wpływ na późniejszy koszt wykonania i trwałość całej instalacji. Pominięcie tych detali na etapie wyceny przez ekipę budowlaną skutkuje później bolesnymi dopłatami lub, co gorsza, zastosowaniem tańszych, gorszych zamienników.
Tabele zestawień są zaś swoistym sumarycznym bilansem materiałowym projektu. To w nich znajdujemy skondensowaną informację o łącznej powierzchni tynków, ilości metrów sześciennych betonu czy liczbie cegieł. Dla inwestora jest to nieocenione narzędzie do weryfikacji ofert od wykonawców oraz do wstępnego oszacowania kosztów. Jeśli w zestawieniu widnieje określona marka styropianu o konkretnych parametrach, a wykonawca proponuje „równie dobry, ale tańszy” zamiennik, legenda i tabele dają nam twarde argumenty do rozmowy. W ten sposób z biernego obserwatora stajemy się świadomym uczestnikiem procesu budowlanego.
Dlatego też poświęcenie czasu na analizę legendy i tabel przed rozpoczęciem budowy to inwestycja w spokój i kontrolę nad inwestycją. To właśnie te pozornie techniczne i mało atrakcyjne strony projektu stanowią pomost między wizją architekta a fizyczną realizacją na placu budowy. Ich dokładne zrozumienie pozwala uniknąć nieporozumień, zapewnia, że wszyscy zaangażowani grają do tej samej bramki, i finalnie przekłada się na dom zbudowany zgodnie z oczekiwaniami, a nie ich przybliżoną interpretacją.
Praktyczny test: 7 sytuacji, w których umiejętność czytania projektu oszczędza Twoje pieniądze
Inwestycja w budowę domu to nie tylko kwestia marzeń, ale także zimnej kalkulacji. Umiejętność samodzielnego odczytania projektu architektonicznego to swoisty supermoc, która pozwala przejść z roli biernego obserwatora do aktywnego uczestnika procesu budowlanego. Wyobraź sobie sytuację, w której na placu budowy ekipa układa instalację elektryczną. Gdybyś potrafił sprawdzić rzuty, zauważyłbyś, że przewidziane gniazdko w salonie, kluczowe dla późniejszego ustawienia mebli, zostało pominięte. Taka pomyłka, wykryta na etapie wylewania wylewki, to koszt kilkudziesięciu złotych na przedłużeniu instalacji. Jeśli jednak wyjdzie na jaw po wykończeniu ścian, koszt ten mnoży się przez dziesięć, uwzględniając skuwanie tynku i ponowne wykończenie.
Kolejny praktyczny test to weryfikacja rozmieszczenia okien w kontekście aranżacji wnętrz. Projekt na pierwszy rzut oka wygląda dobrze, ale gdy zestawisz go z planem ustawienia szafy wnękowej lub zabudowy kuchennej, może okazać się, że okno jest przesunięte o pół metra, uniemożliwiając optymalne wykorzystanie przestrzeni. Taka niezgodność, wychwycona przed murowaniem, jest do skorygowania niemal bezkosztowo. Po zakończeniu tej fazy, zmiana wymagałaby rozbiórki fragmentu ściany, co pociąga za sobą ogromne koszty i opóźnienia. Podobnie rzecz się ma z przebiegiem instalacji hydraulicznej. Sprawdzenie, czy przyłącze kanalizacyjne jest w miejscu, które pozwala na swobodne ustawienie muszli WC lub prysznica bez konieczności stosowania kolanek pod ostrym kątem, to czysta prewencja przed przyszłymi awariami i zatorami.
Wreszcie, kluczowy jest test zgodności projektu architektonicznego z wykonawczymi detalami konstrukcyjnymi. Czasem zdarza się, że belka lub słup, widoczne na jednym rysunku, „giną” na innym. Ich niezamierzone pominięcie przez ekipę może prowadzić do poważnych kompromisów w stabilności konstrukcji, a ich późniejsze dodawanie to operacja na miarę tysięcy złotych. Każda z tych sytuacji, od elektryki po konstrukcję, uczy jednego: czas spędzony na nauce czytania projektu to najtańsza i najbardziej opłacalna inwestycja w całym procesie budowy. To nie są teoretyczne dywagacje, a realne scenariusze, które decydują o tym, czy twój budżet pozostanie nienaruszony, czy też pochłonie go seria drobnych, ale kosztownych poprawek.
